Αυτόματη κάμπτοντας μηχανή αναβολεύων

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup

Όλες οι κατηγορίες

Αυτόματη κάμπτοντας μηχανή αναβολεύων

CNC κάμπτοντας μηχανή αναβολεύων

Μηχανή συγκόλλησης κλουβιών σωρών

Μηχανή συγκόλλησης δοκών ζευκτόντων

Αυτόματη Rebar κάμπτοντας μηχανή

Μηχανή ισιώματος και κοπής ράβδων

Επικοινωνήστε μαζί μας

Mr. Jurrivh

sales5@cdgute.com

008618349380338

Επικοινωνήστε τώρα

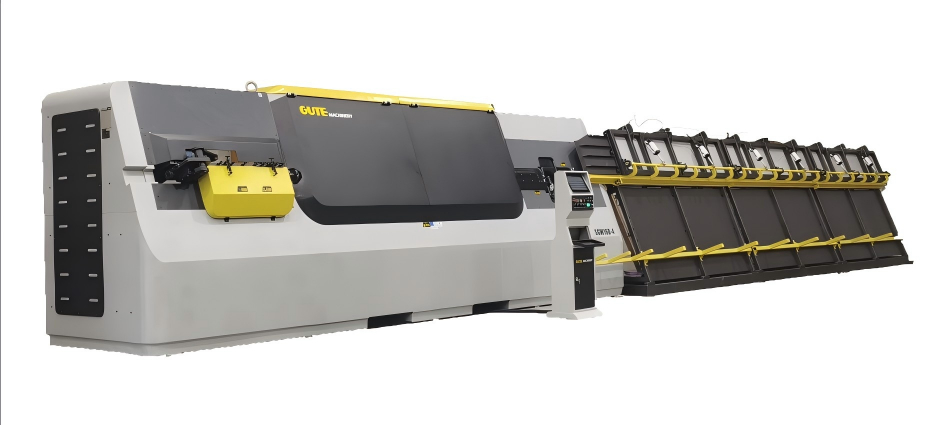

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup

Επωνυμία:	GUTE
Αριθμός μοντέλου:	SGW16D-4
MOQ:	1 σετ
τιμή:	95000-98000USD/SET
Πληροφορίες συσκευασίας:	θήκη από κόντρα πλακέ
Όροι Πληρωμής:	Ε/Ε, Τ/Τ, D/P, D/A

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE,ISO 9001:2000

product name:

cnc bendar

MODEL:

SGW16D-4

OPERATION:

Automatic wire feeding system(CNC)/Air-operated systerm

SINGLE WIRE BENDING:

6-16 mm

DOUBLE WIRE BENDING:

6-13mm

MAX. LENGTH OF STIRRUP SIDE:

1000 mm

BENDING DIRECTION:

Bi-direction

LENGTH ACCURACY:

ANGLE ACCURACY:

L×W×H:

14000×1460×2600mm

WEIGHT:

MAX.BENDING.SPEED:

1000°/sec

MAX.TRACTION. SPEED:

100m/min

TRACTION SERVICE MOTOR POWER:

29KW✖2PSC

BENDING SERVICE MOTOR POWER:

Δυνατότητα προσφοράς:

200SET/month

Περιγραφή προϊόντος

PCL αυτόματος έλεγχος 16mm CNC Μηχανή Κάμψης Στράντζας Αυτόματη Μηχανή Κατασκευής Στράντζας

01 Επισκόπηση

1. Με την ικανότητα κατασκευής στράντζας από ενισχυμένα σύρματα πηνίου 6-16mm καθώς και ίσια σύρματα 12-16mm.
2. Αυτόματος έλεγχος PLC, υψηλός βαθμός αυτοματισμού.
3. Μηχανισμός έλξης διπλής ισχύος (παραδοσιακά μόνο ένας κινητήρας έλξης).
4. Μηχανισμός κάμψης διπλής χρήσης τροχού διαμόρφωσης Ευρωπαϊκού Προτύπου και κεντρικής στήλης.

Πεδίο εφαρμογής

Χρησιμοποιείται κυρίως στην κατασκευή κατοικιών, αυτοκινητοδρόμων, δρόμων και γεφυρών, μετρό και άλλα έργα.

Παράμετροι συσκευής

Διάμετρος κάμψης μονό σύρμα	6–16mm
Διάμετρος κάμψης διπλού σύρματος οπλισμού	6–12mm
Υλικό επεξεργασίας	Χαλύβδινο πηνίο
Μέγιστη ταχύτητα ρυμούλκησης	100 m/min
Μέγιστη ταχύτητα κάμψης	1050°/sec
Κατεύθυνση κάμψης	Διπλής κατεύθυνσης
Ισχύς κινητήρα σέρβο έλξης	29 KW X 2 ΤΕΜ
Ισχύς κινητήρα σέρβο κάμψης	22 KW
Ισχύς κινητήρα κίνησης	2 KW
Ισχύς κινητήρα κοπής	7.5 KW
Μέση κατανάλωση ρεύματος	9KW/H
Συνολική ισχύς	100KW
Μεγαλύτερη πλευρά στράντζας	1000mm
Μικρότερη πλευρά στράντζας	65mm
Το μεγαλύτερο μήκος της ράβδου	7m
Βάρος κύριας μηχανής	6.0T
Μέθοδος ελέγχου έλξης	Servo
Μέθοδος ελέγχου κάμψης	Servo
ΜΠΥ	14000×1460×2600 mm
Συνολικό βάρος	5.5T

Πλεονεκτήματα εξοπλισμού

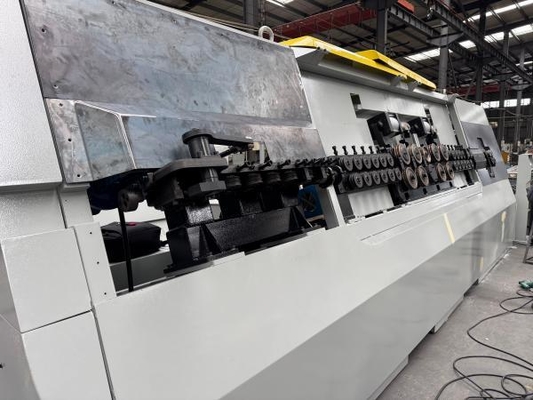

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 0

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 1

Αυτόματος έλεγχος PLC, υψηλός βαθμός αυτοματισμού.
Το προϊόν χρησιμοποιεί μια μάρκα Siemenz PLC ως τον βασικό ελεγκτή. Όλες οι διαδικασίες δράσης εκτελούνται αυτόματα και γρήγορα, πραγματοποιώντας τον πλήρη αυτοματισμό ολόκληρης της διαδικασίας παραγωγής στράντζας. η έλξη υιοθετεί έλεγχο servo και η ταχύτητά της μπορεί να ρυθμιστεί γρήγορα σύμφωνα με τις πραγματικές ανάγκες παραγωγής. Το σύστημα κίνησης κάμψης χρησιμοποιεί ένα σύστημα κλειστού βρόχου servo υψηλής ισχύος για να εξασφαλίσει την ακρίβεια κάμψης και την ταχύτητα κάμψης. Έχει σχηματιστεί ένα βολικό, απλό, αποτελεσματικό και γρήγορο έξυπνο σύστημα αλληλεπίδρασης ανθρώπου-υπολογιστή.

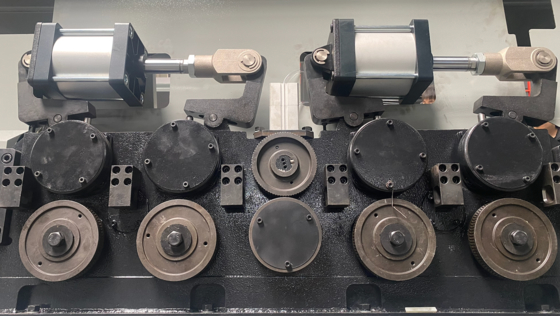

Μηχανισμός ισιώματος πολλαπλών τροχών
Ο αριθμός των τροχών προ-ρύθμισης και των τροχών ισιώματος είναι 1/3 περισσότερος από αυτόν των παραδοσιακών μηχανών κάμψης, με καλύτερο αποτέλεσμα ισιώματος, χαμηλότερο φορτίο σε έναν μόνο τροχό ισιώματος και μεγαλύτερη διάρκεια ζωής του τροχού ισιώματος.

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 2

Το προϊόν χρησιμοποιεί μια μάρκα Siemenz PLC ως τον βασικό ελεγκτή.
Όλες οι διαδικασίες δράσης εκτελούνται αυτόματα και γρήγορα, πραγματοποιώντας τον πλήρη αυτοματισμό ολόκληρης της διαδικασίας παραγωγής στράντζας. η έλξη υιοθετεί έλεγχο servo και η ταχύτητά της μπορεί να ρυθμιστεί γρήγορα σύμφωνα με τις πραγματικές ανάγκες παραγωγής. Το σύστημα κίνησης κάμψης χρησιμοποιεί ένα σύστημα κλειστού βρόχου servo υψηλής ισχύος για να εξασφαλίσει την ακρίβεια κάμψης και την ταχύτητα κάμψης. Έχει σχηματιστεί ένα βολικό, απλό, αποτελεσματικό και γρήγορο έξυπνο σύστημα αλληλεπίδρασης ανθρώπου-υπολογιστή.

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 3

Τροχός διαμόρφωσης Ευρωπαϊκού Προτύπου και μηχανισμός κάμψης διπλής χρήσης κεντρικής στήλης
Για διαφορετικές απαιτήσεις κάμψης στράντζας, μπορεί να επιλεγεί ο τροχός διαμόρφωσης ή η κεντρική στήλη, η οποία έχει ευρύτερο εύρος προσαρμοστικότητας και παράγει στράντζες που πληρούν καλύτερα τις απαιτήσεις.

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 4

Μηχανισμός έλξης διπλής ισχύος (παραδοσιακά μόνο ένας κινητήρας έλξης). Η καινοτόμος χρήση κινητήρα servo διπλής έλξης + είσοδος ισχύος μειωτήρα έχει 4 σετ τροχών ισχύος, για να εξασφαλίσει αρκετή ισχύ για ίσιωμα 16mm, η οποία μπορεί να μειώσει το φορτίο κάθε σετ τροχών ισχύος, να αυξήσει τη διάρκεια ζωής των αντίστοιχων εξαρτημάτων και επίσης να μειώσει την εσοχή των ράβδων χάλυβα.

Το εργοστάσιό μας

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 5

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 6

Η υπηρεσία μας

Αυτόματο έλεγχο PLC 16mm CNC Stirrup Bender αυτόματη μηχανή κατασκευής Stirrup 8

Πιστοποίηση
